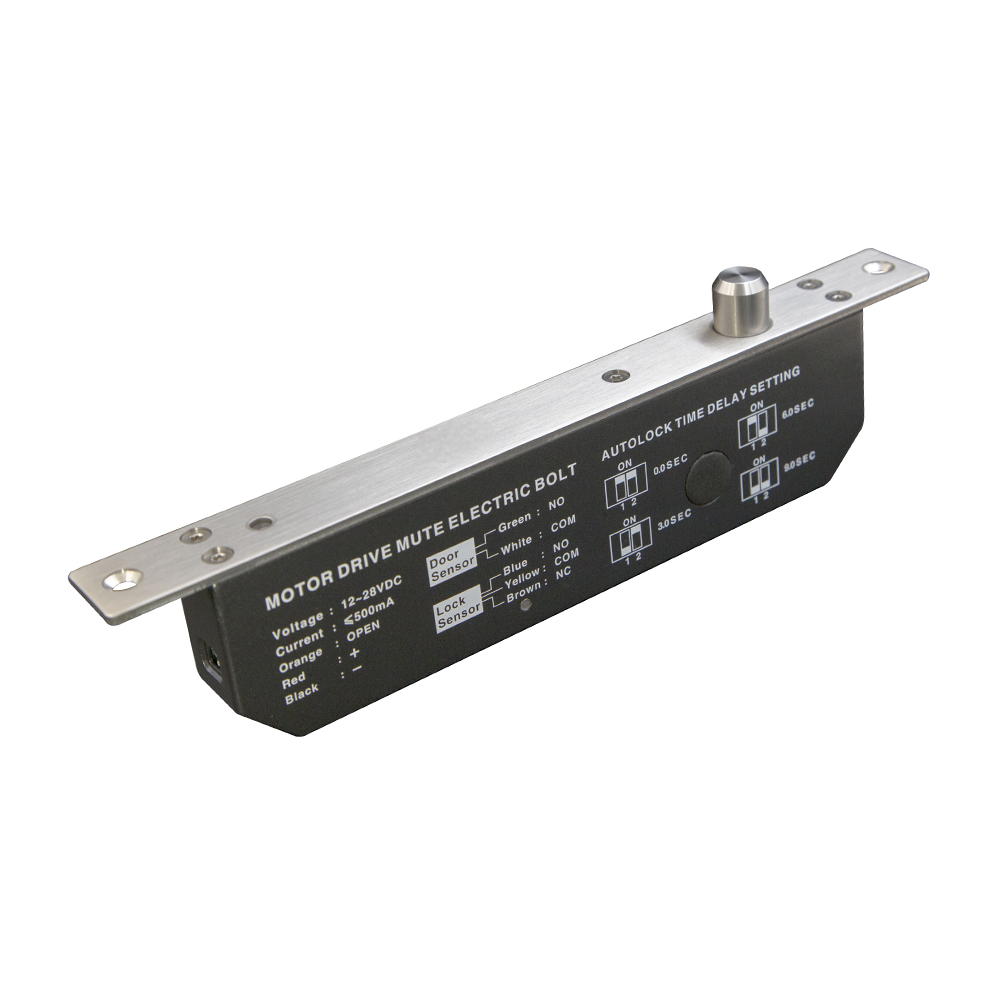

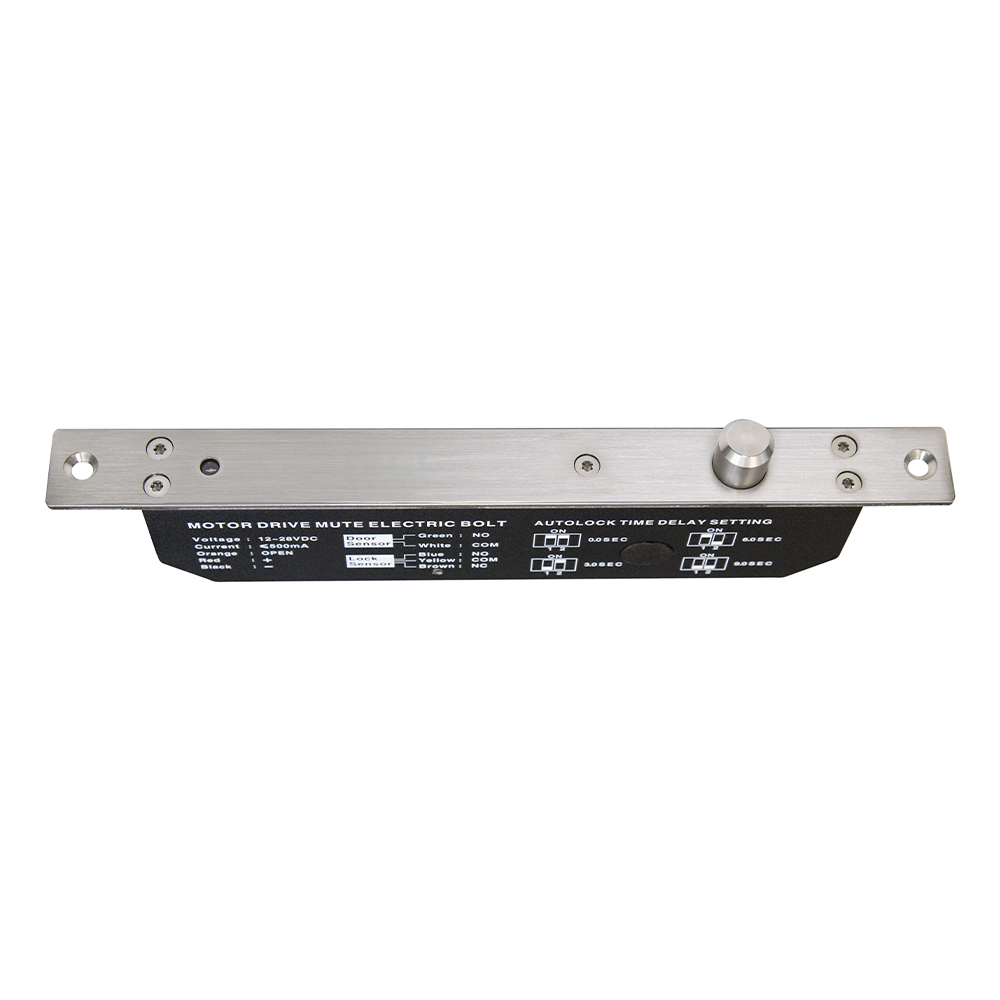

ELEKTRISCHES MOTORSCHLOSS MS-1500B

(Fail Secure und Fail Save)

Technische Merkmale

- Fail Secure und Safe: Schloss bleibt bei Stromausfall verriegelt / entriegelt.
- Positionssicherung bei Stromausfall: Behält die Bolzenposition bei Stromausfall
- Spannungsversorgung: 12-28V DC
- Bauweise: Schmale Konstruktion mit 25 mm Breite – ideal für nachträgliche Installationen in Türen und Toren.
- Bolzen: Metallbolzen mit einer Länge von ca. 16 mm und einem Durchmesser von ca. 15,8 mm.
- Aufbruchfestigkeit: Bis zu 2000 kg.
- Montage: Unterputz ( DIN-Links und DIN-Rechts).
- Betriebsart: Dauerhafte Verbindung mit der Spannungsversorgung im Standby-Modus; Öffnung erfolgt durch Zuschaltung eines kurzen Impulses, / NICHT durch Abschaltung der Spannungsversorgung.
- Anwendungsbereiche: Privathaushalte sowie kommerzielle und industrielle Anwendungen wie Fabriken, Lager, KFZ, Verkaufsautomaten, Weinkühlschrank, Juweliere, uvm.

Gewerbliche Kunden willkommen – profitieren Sie von attraktiven Sonderkonditionen – jetzt anfragen!!
Sie sind Händler, Verarbeiter, Yacht- und Schiffsausstatter sowie Fachbetriebe aus dem Bau-, Metall- und Innenausbau oder Fachbetriebe aus verwandten Branchen – wir freuen uns über Ihre Anfrage.

Für gewerbliche Abnehmer (mit einem gültigen Gewerbenachweis) bieten wir exklusive Sonderpreise und maßgeschneiderte Konditionen – jetzt anfragen!

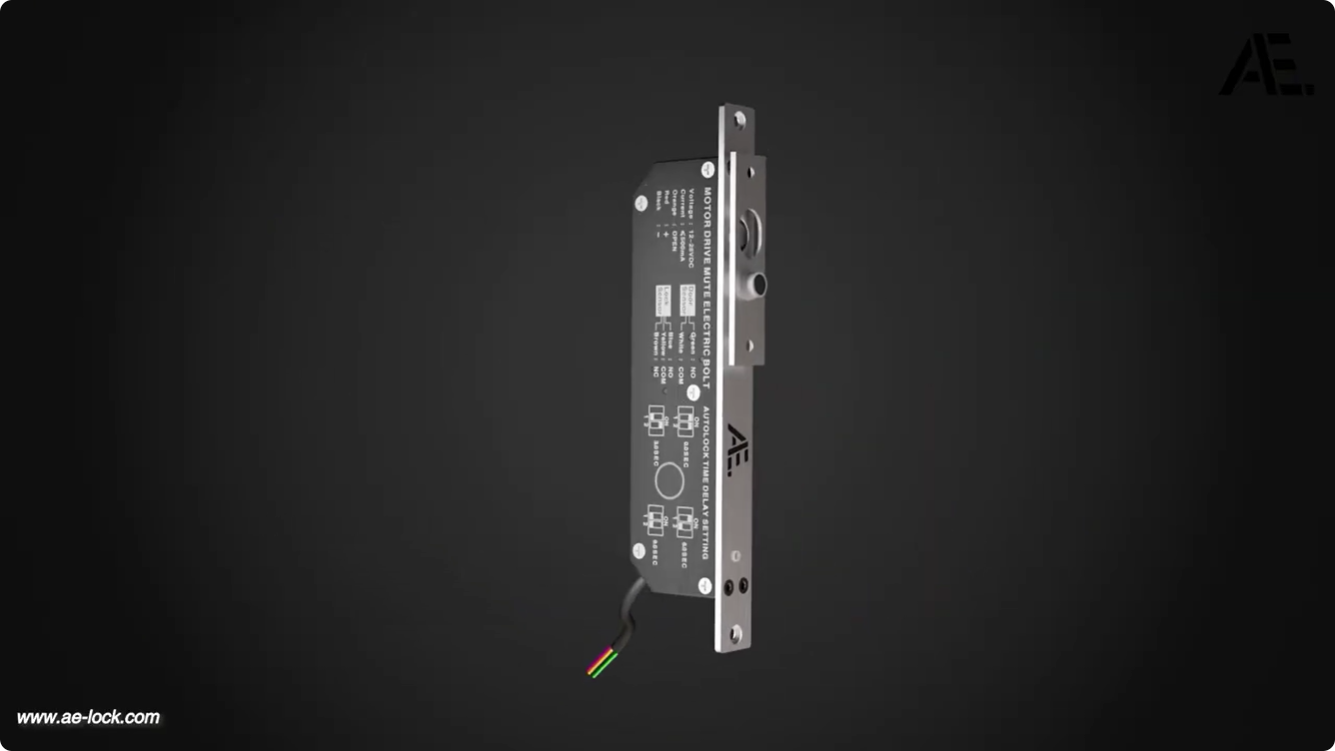

Produktbeschreibung – MS-1500B Motorschloss

Dank der Positionssicherung sorgt das Schloss dafür, dass die Tür bei Stromausfall ver- / entriegelt bleibt.

Dank der kompakten Bauweise mit nur 25 mm Breite lässt sich das Schloss problemlos und ohne großen baulichen Aufwand in nahezu jede Tür oder jedes Tor integrieren – ideal für Nachrüstungen.

Hauptmerkmale:

- Sichere Zutrittskontrolle in Kombination mit Zutrittssystemen wie Fingerprint / Code / NFC - Scanner oder Türsprechanlagen
- Fail Secure und Safe: Schloss bleibt bei Stromausfall verriegelt / entriegelt.
- Positionssicherung bei Stromausfall: Behält die Bolzenposition bei Stromausfall
- Motorbetriebene Verriegelung: kein Klacken – ideal für ruhige Umgebungen
- Statusausgang (Türposition): (NO / COM)
- Statusausgang (Bolzenposition): (NO / NC / COM)
- Energieeffizient: geringer Stromverbrauch
- Stromversorgung: Dauerhaft Anschluss an 12-28 V DC (Standby-Betrieb)
- Einstellbare Schließverzögerung: Ermöglicht die Feinabstimmung des Zeitpunkts, zu dem der Bolzen nach dem Schließen der Tür wieder ausfährt – ideal zur Anpassung an individuelle Anforderungen oder Türmechaniken.
- Kompatibel mit allen Schließsystemen: Universell einsetzbar – lässt sich in bestehende mechanische oder elektronische Schließlösungen integrieren.
- Kompatibel mit allen Zutrittskontrollsystemen: Unterstützt alle gängigen Zugangskontrollsysteme wie RFID, Code-Tastaturen, Fingerabdruck-Scanner oder Türsprechanlagen – maximale Flexibilität im Einsatz.
- Einfache Nachrüstung: Schlanke Bauform ermöglicht Montage in DIN-Links- und DIN-Rechts-Türen
- Geprüfte Langlebigkeit: Das Schloss wurde werksintern erfolgreich auf über 500.000 Schaltzyklen getestet – garantiert höchste Zuverlässigkeit und lange Lebensdauer auch bei intensiver Nutzung.
- Robuste Ausführung: Verriegelung über stabilen Metallbolzen
- Anwendungsbereiche: Privathaushalte, Einzelhandel, Gewerbe, Industrie, Lager, Labore, Juweliere, Vending Machines, PKW, LKW, Transporter, Busse, u.v.m.

Funktionsweise:

1. Standby:
Das Schloss wird an eine dauerhafte Spannungsversorgung angeschlossen.

2. Entriegelung:
a.) Ein kurzer elektrischer Impuls löst den Öffnungsvorgang aus – nicht durch Abschalten der Spannungsversorgung.

3. Verriegelung (Spannung muss wieder anliegen):
Im Lieferumfang enthalten ist ein Schließblech mit integriertem Magneten. Wird das Schloss durch Impuls entriegelt, bleibt es geöffnet, bis die Tür erneut geschlossen wird. Sobald sich das Motorschloss sich wieder auf einer Ebene mit dem Schließblech befindet fährt der Bolzen automatisch aus und verriegelt zuverlässig die Tür.

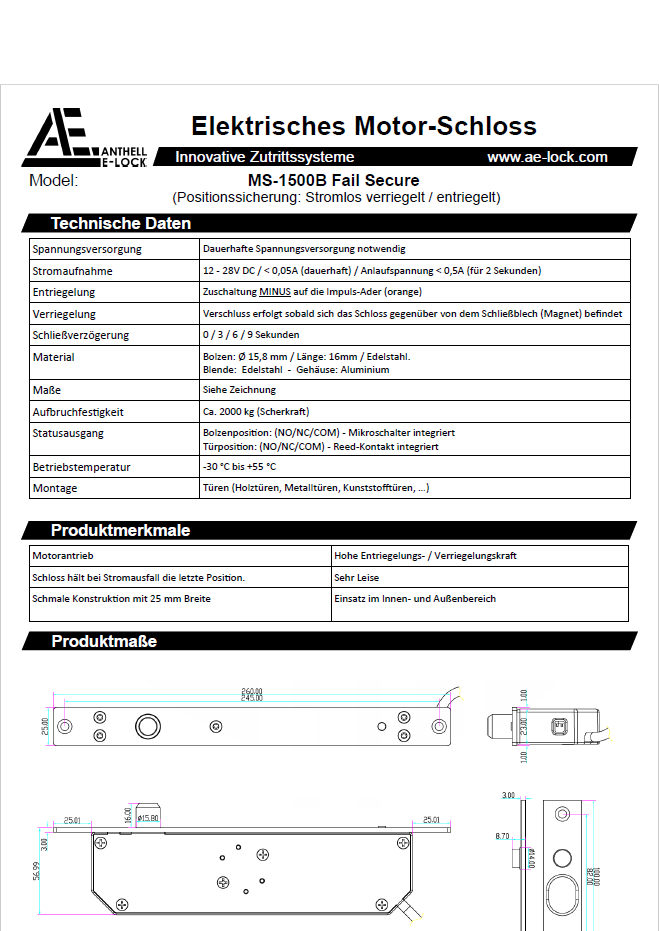

TECHNISCHE DATEN

Spannungsversorgung : 12-28V/DC (Gleichstrom) ± 10%

- Standby: < 50 mA
- Betrieb: < 500 mA (für < 2Sekunde)

Ausgänge für Signalgeber:
- Statusausgang (Türposition): (NO / COM)
- Statusausgang (Bolzenposition): (NO / NC / COM)

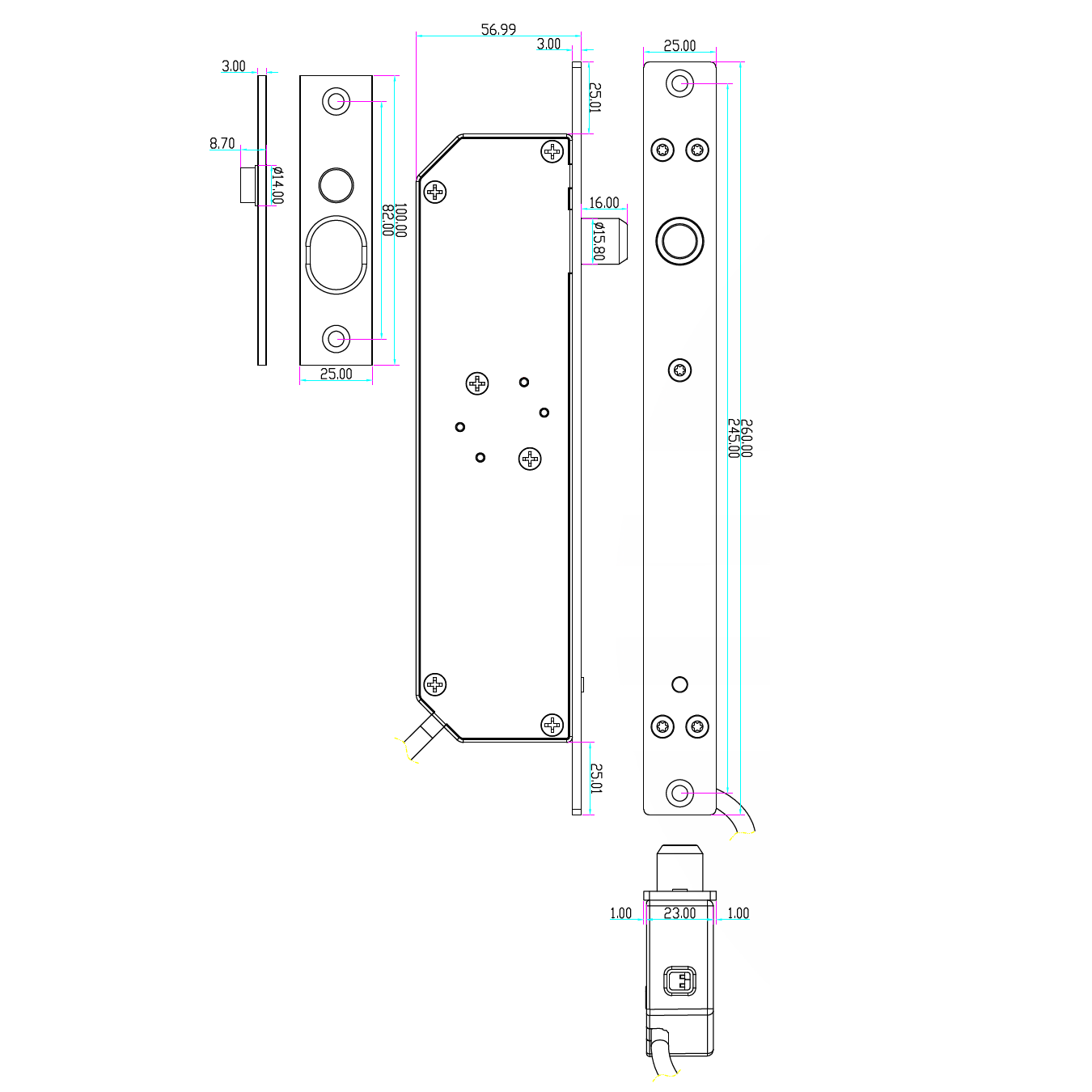

Maße:

Maße Schloss (LxBxT): 260 x 25 x 57 mm
Maße Schließblech (LxBxT): 100 x 25 x 3 mm
Maße Bolzen (ØxL) : Edelstahl Ø ca. 15,8mm, Länge: 16mm

Aufbruchfestigkeit: Bis zu 2000 kg

Lastzyklen (werksinterne Prüfung): 500.000

Material: Edelstahlt / Aluminium

Betriebstemperatur: -30°C bis 55°C

Schließverzögerung: 0 / 3 / 6 / 9 Sekunden

Funktion:

- Fail Safe - Im stromlosen Zustand ist der Bolzen eingefahren (entriegelt) und

- Fail Secure -Im stromlosen Zustand ist der Bolzen ausgefahren (verriegelt)

Öffnungsfunktion: Elektrischer Impuls

Montage: Unterputz

Gewicht: 1250 g

LIEFERUMFANG

1 St. / Pcs MS-1500B Motorschloss
1 St. / Pcs Schließblech mit Steuermagnet
1 St. / Pcs Befestigungsmaterial
1 St. / Pcs Bedienungsanleitung (als Download)
