ELEKTRISCHES MOTORSCHLOSS MS-1300A Compact

(Fail Save)

Technische Merkmale

- Fail Safe: Schloss entriegelt bei Stromausfall automatisch.
- Spannungsversorgung: 12-24V DC
- Bauweise: Schmale Konstruktion mit 25 mm Breite – ideal für nachträgliche Installationen in Türen und Toren.
- Bolzen: Metallbolzen mit einer Länge von ca. 16 mm und einem Durchmesser von ca. 12,6 mm.
- Aufbruchfestigkeit: Bis zu 1300 kg.
- Montage: Unterputz ( DIN-Links und DIN-Rechts).
- Betriebsart: Dauerhafte Verbindung mit der Spannungsversorgung im Standby-Modus; Öffnung erfolgt durch Zuschaltung eines kurzen Impulses oder durch Abschaltung der Spannungsversorgung.
- Anwendungsbereiche: Privathaushalte sowie kommerzielle und industrielle Anwendungen wie Fabriken, Lager, KFZ, Verkaufsautomaten, Weinkühlschrank, Juweliere, uvm.

Gewerbliche Kunden willkommen – profitieren Sie von attraktiven Sonderkonditionen – jetzt anfragen!!
Sie sind Händler, Verarbeiter, Yacht- und Schiffsausstatter sowie Fachbetriebe aus dem Bau-, Metall- und Innenausbau oder Fachbetriebe aus verwandten Branchen – wir freuen uns über Ihre Anfrage.

Für gewerbliche Abnehmer (mit einem gültigen Gewerbenachweis) bieten wir exklusive Sonderpreise und maßgeschneiderte Konditionen – jetzt anfragen!

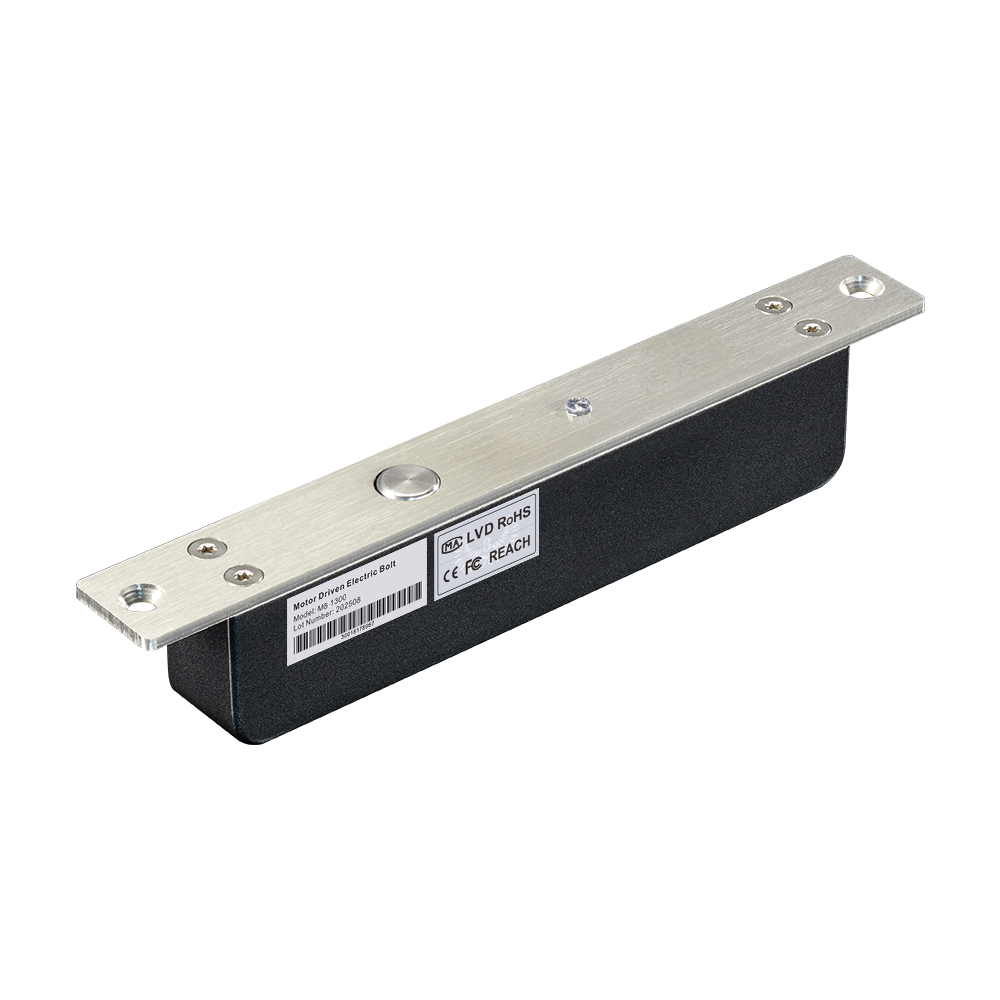

Produktbeschreibung – MS-1300A Motorschloss

Das MS-1300A ist ein leises, sehr kompaktes, motorbetriebenes Bolzenschloss für professionelle Zutrittskontrollsysteme. Es arbeitet dank Schrittmotor nahezu geräuschlos und ist ideal für Holz-, Glas-, Metalltüren geeignet. Die integrierten Sensoren zur Statusüberwachung sowie eine LED-Anzeige bieten maximale Kontrolle und Sicherheit.

Mit seiner Fail-Safe-Funktion sorgt das Schloss dafür, dass die Tür bei Stromausfall automatisch entriegelt wird.

Dank der kompakten Bauweise mit nur 25 mm Breite lässt sich das Schloss problemlos und ohne großen baulichen Aufwand in nahezu jede Tür oder jedes Tor integrieren – ideal für Nachrüstungen.

Hauptmerkmale:

- Sichere Zutrittskontrolle in Kombination mit Zutrittssystemen wie Fingerprint / Code / NFC - Scanner oder Türsprechanlagen
- Fail Safe: Schloss wird bei Stromausfall automatisch entriegelt.
- Motorbetriebene Verriegelung: kein Klacken – ideal für ruhige Umgebungen
- Statusausgang (Türposition): (NO / COM)
- Statusausgang (Bolzenposition): (NO / NC / COM)
- Energieeffizient: geringer Stromverbrauch
- Stromversorgung: Dauerhaft Anschluss an 12-24 V DC (Standby-Betrieb)
- Einstellbare Schließverzögerung: Ermöglicht die Feinabstimmung des Zeitpunkts, zu dem der Bolzen nach dem Schließen der Tür wieder ausfährt – ideal zur Anpassung an individuelle Anforderungen oder Türmechaniken.
- Kompatibel mit allen Schließsystemen: Universell einsetzbar – lässt sich in bestehende mechanische oder elektronische Schließlösungen integrieren.
- Kompatibel mit allen Zutrittskontrollsystemen: Unterstützt alle gängigen Zugangskontrollsysteme wie RFID, Code-Tastaturen, Fingerabdruck-Scanner oder Türsprechanlagen – maximale Flexibilität im Einsatz.
- Einfache Nachrüstung: Schlanke Bauform ermöglicht Montage in DIN-Links- und DIN-Rechts-Türen
- Geprüfte Langlebigkeit: Das Schloss wurde werksintern erfolgreich auf über 500.000 Schaltzyklen getestet – garantiert höchste Zuverlässigkeit und lange Lebensdauer auch bei intensiver Nutzung.
- Robuste Ausführung: Verriegelung über stabilen Metallbolzen
- Anwendungsbereiche: Privathaushalte, Einzelhandel, Gewerbe, Industrie, Lager, Labore, Juweliere, Vending Machines, PKW, LKW, Transporter, Busse, u.v.m.

Funktionsweise:

1. Standby:
Das Schloss wird an eine dauerhafte Spannungsversorgung angeschlossen.

2. Entriegelung:
a.) Ein kurzer elektrischer Impuls löst den Öffnungsvorgang aus oder durch Abschalten der Spannungsversorgung.

3. Verriegelung (Spannung muss wieder anliegen):
Im Lieferumfang enthalten ist ein Schließblech mit integriertem Magneten. Wird das Schloss durch Impuls entriegelt, bleibt es geöffnet, bis die Tür erneut geschlossen wird. Sobald sich das Motorschloss sich wieder auf einer Ebene mit dem Schließblech befindet fährt der Bolzen automatisch aus und verriegelt zuverlässig die Tür.

Funktionsweise Fail Safe und Fail Secure im Vergleich
Im Gegensatz zum Fail Secure-Modell (z. B. MS-1500B), bei dem der Bolzen im stromlosen Zustand ausgefahren ist und die Tür verriegelt bleibt, entriegelt das Fail Safe-Modell (MS-1300A) die Tür bei Stromausfall.
Dies ist besonders wichtig in Bereichen, in denen eine schnelle Flucht oder Zugang erforderlich ist.

HINWEIS: AE Motorschlösser sind grundsätzlich NICHT für Fluchttüren zertifiziert.

TECHNISCHE DATEN

Spannungsversorgung: 12-24V/DC (Gleichstrom) ± 10%

Standby: < 50 mA
Betrieb: < 200 mA (für < 2Sekunde)

Ausgänge für Signalgeber:

- Statusausgang (Türposition): (NO / COM)

- Statusausgang (Bolzenposition): (NO / NC / COM)

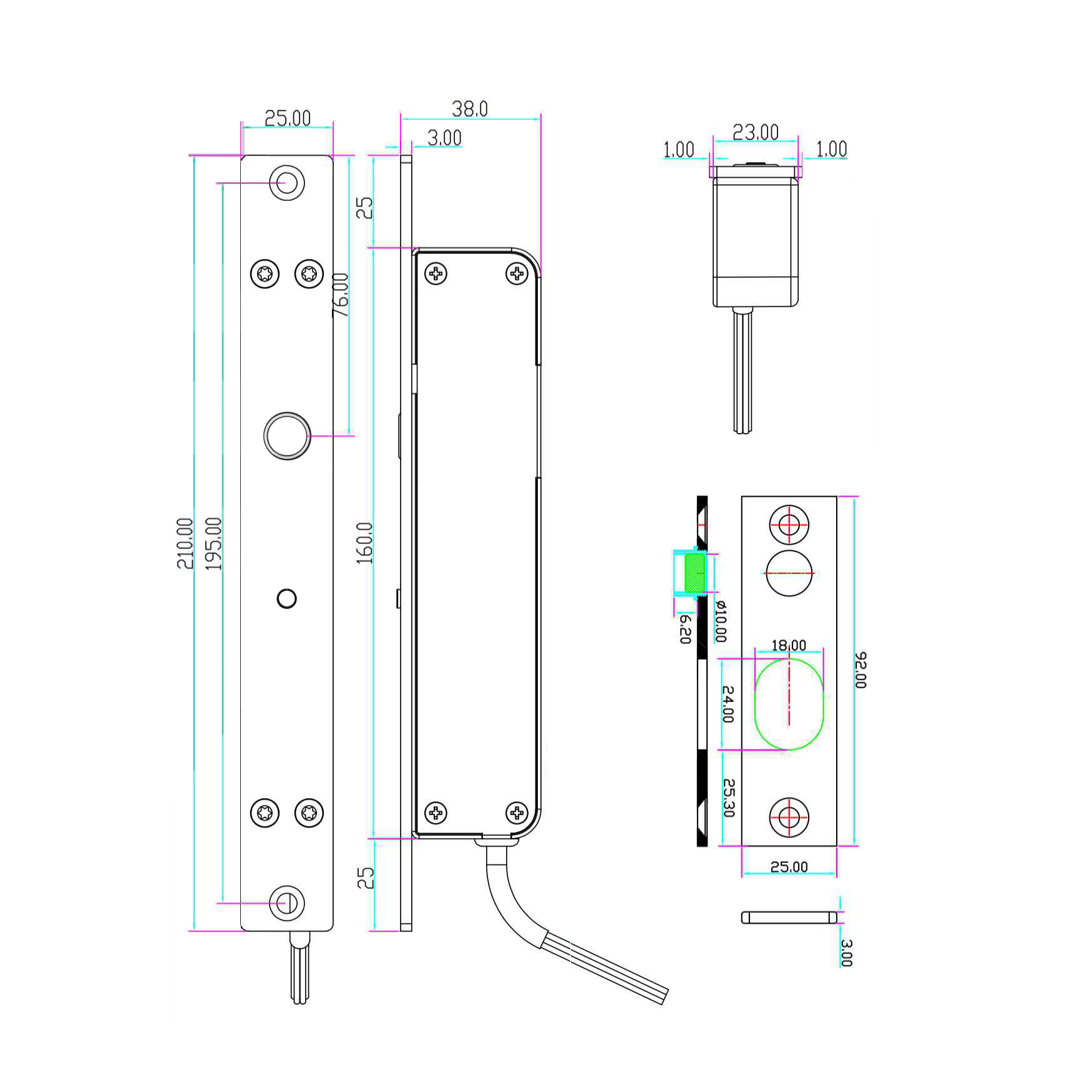

Maße:

Maße Schloss (LxBxT): 210 x 25 x 38mm
Maße Bolzen (ØxL) : Edelstahl Ø ca. 12,6mm, Länge: 16mm
Maße Schließblech (LxBxT): 92 x 25 x 3 mm

Aufbruchfestigkeit: Bis zu 1300 kg

Lastzyklen (werksinterne Prüfung): 500.000

Material: Edelstahlt / Aluminium

Betriebstemperatur: -30°C bis 55°C

Schließverzögerung: 0 / 3 / 6 / 9 Sekunden

Funktion: Fail Safe - Im stromlosen Zustand ist der Bolzen eingefahren (entriegelt)

Öffnungsfunktion: Elektrischer Impuls / Abschaltung der Spannungsversorgung

Montage: Unterputz

Gewicht: 1250 g

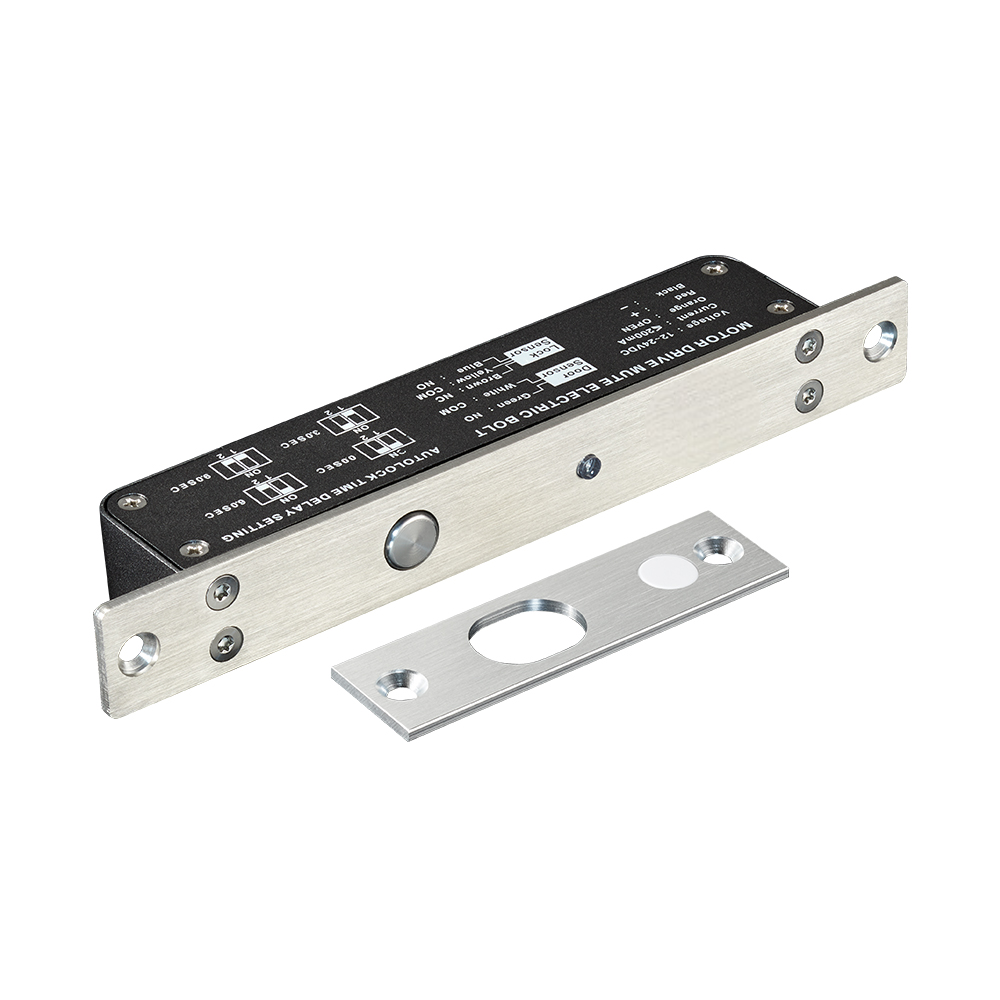

LIEFERUMFANG:

1 St. / Pcs MS-1300A Motorschloss
1 St. / Pcs Schließblech mit Steuermagnet
1 St. / Pcs Befestigungsmaterial
1 St. / Pcs Bedienungsanleitung (als Download)
